Week 3: 机器人运动学核心概念与 ROS2 通信

本周概览

Git SSH 密钥配置与 GitHub 交互
VS Code + WSL 远程开发环境搭建
ROS2 话题发布/订阅实战
机器人运动学初步：TF2 坐标变换
URDF 机器人模型描述格式入门

1. Git SSH 密钥与远程仓库

为什么需要 SSH？

HTTPS 方式每次 push 都需要输入用户名和密码（或 token），而 SSH 方式配置一次后即可免密推送。

# 生成密钥（如未生成）
ssh-keygen -t ed25519 -C "your-email@example.com"

# 查看并复制公钥
cat ~/.ssh/id_ed25519.pub

# 测试连接
ssh -T git@github.com
# 成功输出: Hi wangqiuzhuang! You've successfully authenticated.

Git 常用指令

# 远程仓库管理
git remote -v                    # 查看远程地址
git remote add origin <url>      # 添加远程仓库
git remote set-url origin <url>  # 修改远程地址 (HTTPS→SSH)

# 分支操作
git branch                       # 查看分支
git checkout -b feature          # 创建并切换分支

# 撤销操作
git reset --soft HEAD~1          # 撤销 commit 但保留更改
git restore <file>               # 丢弃工作区更改
git restore --staged <file>      # 取消暂存

2. VS Code + WSL 远程开发

配置步骤

在 Windows 下载安装 VS Code
安装扩展 WSL (ms-vscode-remote.remote-wsl)
安装扩展 ROS (ms-iot.vscode-ros)
在 WSL 终端中进入项目目录，输入 code .
VS Code 自动连接 WSL，左下角显示 WSL: Ubuntu

优势

Windows 图形界面 + Linux 开发环境
完整的 IntelliSense 代码补全
集成终端直接使用 WSL shell
断点调试 ROS2 Python/C++ 节点

3. ROS2 话题通信实战

实验：发布速度指令控制小乌龟

终端 1 — 启动小乌龟节点：

ros2 run turtlesim turtlesim_node

终端 2 — 监听小乌龟位置：

ros2 topic echo /turtle1/pose

每秒输出小乌龟的 x, y 坐标和 theta 朝向角。

终端 3 — 发布速度指令让小乌龟移动：

ros2 topic pub /turtle1/cmd_vel geometry_msgs/msg/Twist "{linear: {x: 1.0, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 0.0}}"

💡 原理解析：ros2 topic pub 向 /turtle1/cmd_vel 话题发布一条 Twist 消息。turtlesim_node 订阅该话题，收到消息后更新小乌龟的位置。echo 命令订阅 /turtle1/pose 话题，实时输出位置反馈，形成闭环控制。

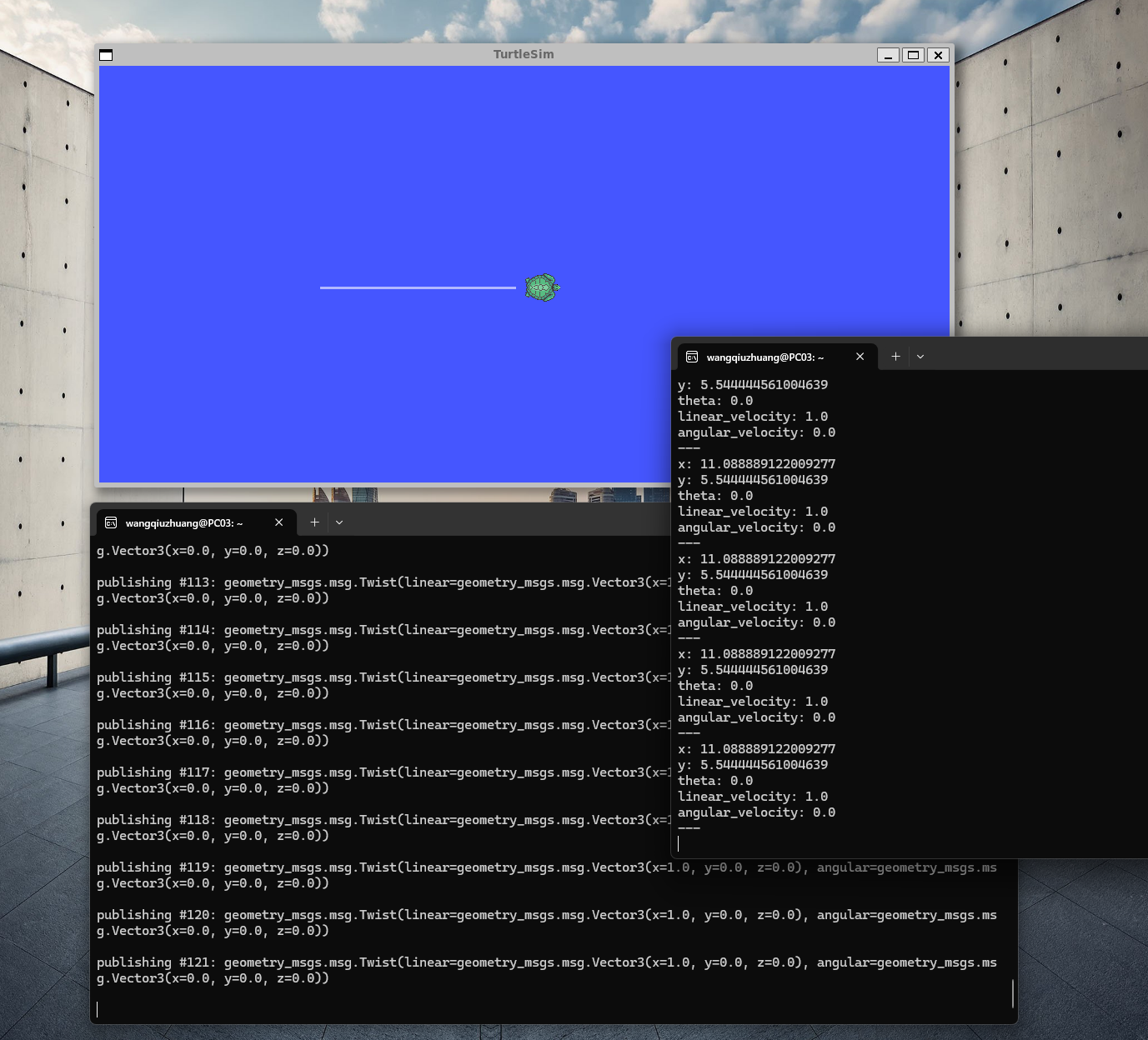

小乌龟位置监听

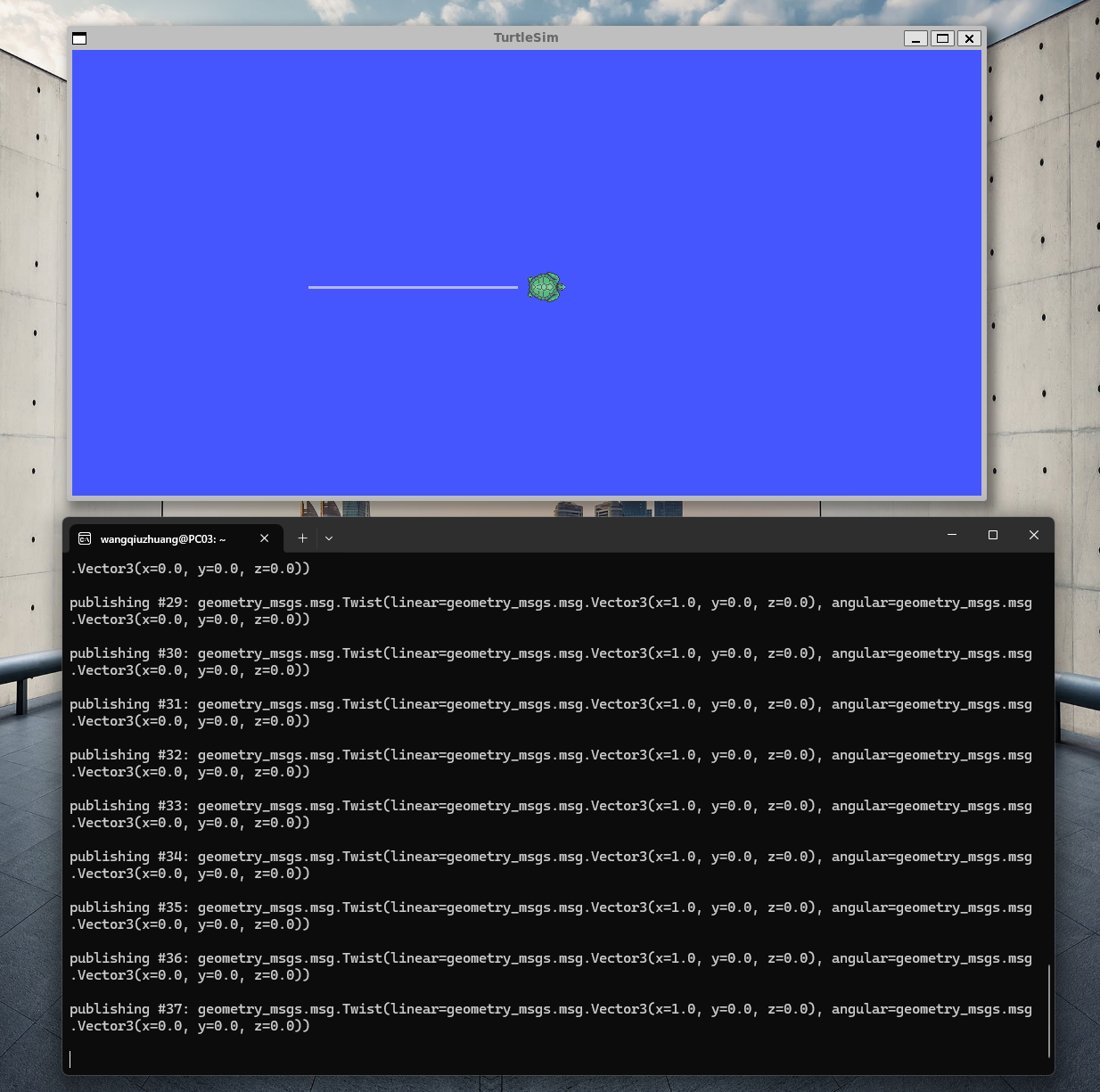

小乌龟移动控制

4. TF2 坐标变换基础

TF2（Transform Library 2）是 ROS2 中管理多个坐标系之间变换关系的库。

核心概念

坐标帧 (Frame)：机器人上定义的位置参考点（如 base_link, camera_link, laser_frame）
变换 (Transform)：两个帧之间的平移 + 旋转关系
TF 树 (TF Tree)：所有坐标帧构成的父子关系树

# 查看 TF 树
ros2 run tf2_tools view_frames

# 监听特定两个帧之间的变换
ros2 run tf2_ros tf2_echo frame_a frame_b

为什么需要 TF2？

在机器人系统中，不同传感器安装在不同位置。要把激光雷达的数据转换到机器人基座坐标系下，就需要知道雷达相对于基座的位姿变换。TF2 自动维护和插值这些变换关系。

5. URDF — 机器人统一描述格式

URDF（Unified Robot Description Format）是 XML 格式的机器人模型描述文件：

<?xml version="1.0"?>
<robot name="my_robot">
  <!-- 基座连杆 -->
  <link name="base_link">
    <visual>
      <geometry>
        <cylinder radius="0.2" length="0.1"/>
      </geometry>
      <material name="blue">
        <color rgba="0 0 0.8 1"/>
      </material>
    </visual>
  </link>
  <!-- 关节连接 -->
  <joint name="base_to_wheel" type="continuous">
    <parent link="base_link"/>
    <child link="wheel_link"/>
    <origin xyz="0 0 0" rpy="0 0 0"/>
  </joint>
</robot>

元素	说明
`<link>`	机器人的刚性部件（连杆），定义几何形状、质量、惯性
`<joint>`	连接两个连杆的关节，定义运动类型（旋转/平移/固定）
`<visual>`	可视化几何体（不影响物理仿真）
`<collision>`	碰撞检测几何体（影响物理仿真）

踩坑记录

问题	原因	解决方案
`git push` 提示输入密码	未配置 SSH 或使用了 HTTPS 远程	`git remote set-url origin git@github.com:user/repo.git`
VS Code 无法连接 WSL	WSL 未启动或版本过旧	`wsl --shutdown` 后重开, 确保 WSL 版本 ≥2
`ros2 topic pub` 小乌龟不动	消息格式错误	用 Tab 键自动补全消息结构
`colcon build` 报错	缺少依赖	`rosdep install -i --from-path src --rosdistro humble -y`

总结

本周在 ROS2 操作能力上迈出了关键一步：

Git 工作流熟练化：SSH 免密配置 + 常用分支/撤销指令
VS Code 远程开发：打通了 Windows IDE + WSL Linux 的混合开发环境
话题通信实战：通过 pub/echo 完成了 ROS2 的核心通信机制验证
TF2 与 URDF 概念：为后续多传感器融合和机器人建模仿真打下概念基础

代码说明

draw_circle.py — 小乌龟画圆控制器

发布恒定线速度 (1.5 m/s) + 恒定角速度 (1.0 rad/s)
利用圆周运动原理：v = ω × r，实现圆形轨迹
理论半径 r = 1.5m，周期 T = 2π 秒

turtle_spiral.py — 阿基米德螺旋线控制器

线速度恒定，角速度逐渐减小 → 半径逐渐增大
每 0.2 秒更新一次，step 越多螺旋越大

运行方式

# 终端1: 启动小乌龟
ros2 run turtlesim turtlesim_node

# 终端2: 画圆
cd week3
python3 draw_circle.py

# 或终端2: 画螺旋线
python3 turtle_spiral.py
